二次元影像測量儀

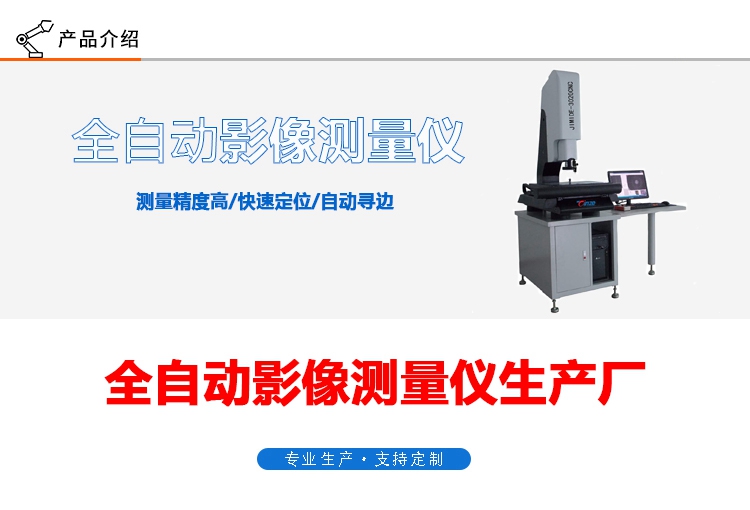

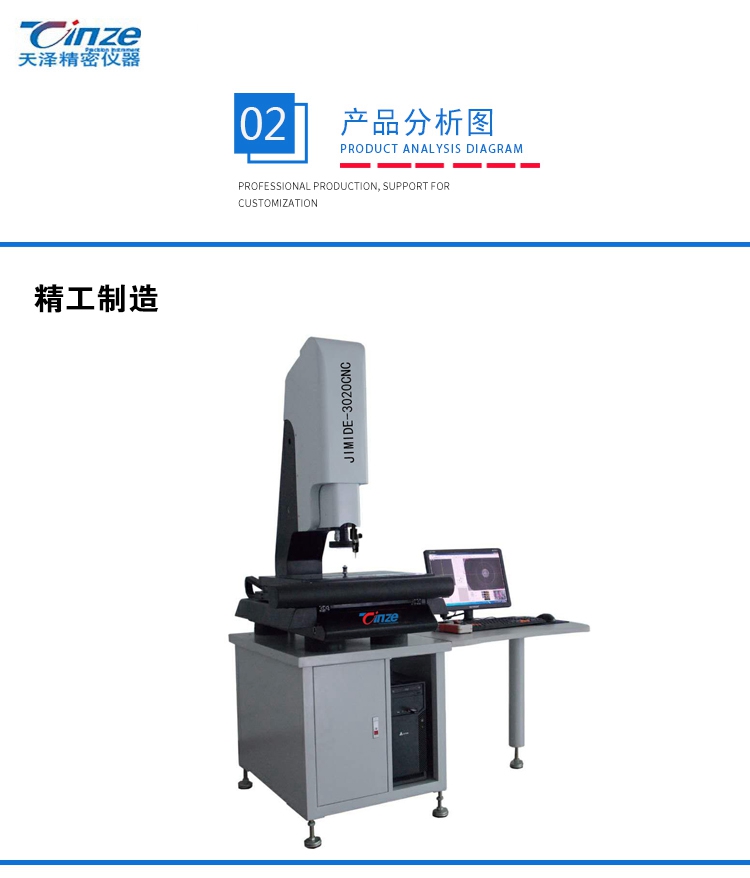

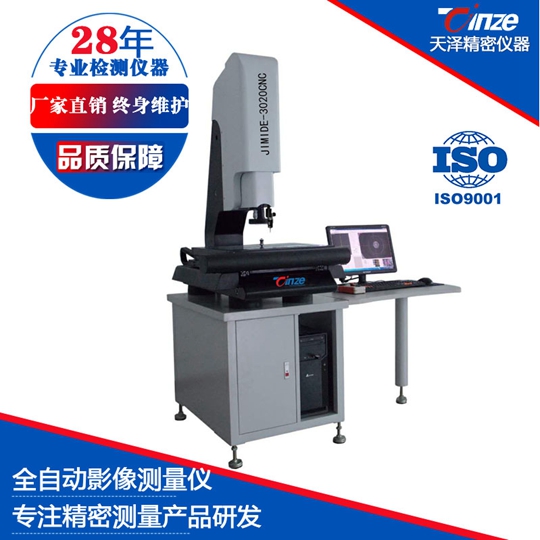

全自動二次元影像測量儀
產品簡介
全自動影像儀具有優越的性價比，配置全自動高精度自動變倍鏡頭，可調環光照明和高分辨率高清彩色相機，可配置專業影像測量軟件，高性能的軟硬件配置，可滿足各種檢測需求
訂購熱線：
產品介紹
規格型號：全自動二次元影像測量儀
東莞市天澤精密儀器有限公司專業生產加工臥式投影儀、立式投影儀、二次元影像測量儀、三次元、三坐標測量機、工具顯微鏡等！
儀器規格參數
型 號 二次元影像測量儀TZ-2010
工作臺 金屬臺面尺寸（MM） 404X228
X坐標行程（MM） 200
Y坐標行程（MM） 100
Z坐標行程（MM） 200（包括調焦）
外形尺寸 長寬高 600X550X920
儀器重量 單位：KG 150
顯示屏尺寸（MM）： 17吋
工作距離：92MM X、Y、Z數顯分辨率：0.0005MM
X、Y、Z分辨率：1’或0.01º X、Y、Z坐標示值誤差（UM）：≤（3+L/200）
儀器電源 180V(AC)-260V(AC) 50HZ
測量軟件 標備自動測量軟件、可自動尋邊、去毛刺，可測貼、線、圓、角度、圓心距、擺正等
產品用途及特點
JMD系列臥式影像儀是光、機、電一體化的精密高效計量儀器。它廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備。本儀器采用鼠標、鍵盤操作與屏幕操作兩用模式，與測量軟件結合使用，能高效的檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金剛石等生產廠商。
儀器優點
關鍵技術
影像測量儀使用本身的硬件（CCD，目鏡，物鏡數據線），將所能捕捉到的圖像通過數據線傳輸?shù)诫娔X的數據采集卡中，之后由軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備絕對不會產生圖象滯后現象。因工件大小而議，工作臺可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇最合適的光源亮度。
儀器優點
本公司所生產之JMD-2010影像測量儀與同類產品相比，具有以下之優點：
1、本儀器采用鼠標、鍵盤操作模式。
2、與本公司生產的優秀測量軟件結合使用，所有工作均由電腦控制，大大提高工作效率。
3、杰出的光學性能，超亮高分辨率
4、X、Y數顯分辨率：0.0005mm
5、X、Y坐標示值誤差μm≤3+L/200
6、主要可以測量長焦距、下型程的透光與不透光的尺寸，是傳統的臥式投影儀、影像儀不能測量的。國內第一臺影像測量儀由我們天澤生產，幫助客戶解決了很多難題。
